MT-RIO50



Динамометрический ключ с ограничителем усилия

MT-RIO50



   MT-RIO50 динамометрический ключ с ограничителем крутящего момента – это зубоврачебный инструмент для  установки и затяжки элементов супраструктуры или установки имплантатов в тех случаях, когда необходим точный контроль прикладываемого усилия.

Использование

   С помощью нижней вращающейся части рукоятки ключа настройте трещотку на желаемую величину крутящего момента. Для настройки динамометрического ключа на желаемую величину  поворачивайте нижнюю часть рукоятки по часовой стрелке до соответствующего значения, так что бы линия маркировки на рукоятке совпала с линией маркировки на основании трещотки.  Они должны составить одну линию. Если Вам необходимо установить меньшую величину ограничения усилия, поворачивайте нижнюю часть рукоятки против часовой стрелке, до совпадения линий маркировок на нужном Вам значении усилия.

Важно! Обеспечьте хранение ключа, когда он не используется, в положении минимального усилия!

Детали динамометического ключа MT-RIO50
имплантационной системы MIS

2013-06-07_071136

1. Колесико трещотки.

2. Механизм трещотки.

3. Крышка механизма трещотки.

4. Основание рукоятки ключа.

5. Винт крышки механизма трещотки.

6. Пружина ограничителя.

7. Нижняя вращающаяся часть основания ключа.

8. Шестигранный ключ.

9. Шайба.

10. Ограничитель.

В комплект поставки ключа MT-RIO50 помимо самого ключа, входит ключ регулировочный и материал для смазки.

Чистка и уход

   В том случае, если после использования ключа на нем присутствуют остатки крови, слюны или тканей, его нужно разобрать и продезинфицировать. Данная процедура упрощает последующий процесс очистки и повышает эффективность ухода за инструментом, поскольку послеоперационные остатки повышают риск возникновения коррозии инструмента. После очистки и дезинфекции инструмента все его детали как с внешней, так и с внутренней стороны необходимо хорошо промыть, а так же почистить нейлоновой щеткой. Избегать контакта отдельных деталей друг с другом во время очистки и дезинфекции инструмента.



Разборка динамометического ключа MT-RIO50
имплантационной системы MIS



2013-06-07_071246

Рис. 2 Полностью выкрутить рукоятку (7) и вынуть пружину (6)  с ограничителем из основания ключа. При необходимости, для изъятия пружины использовать шестигранник (8). Не снимать пружину (6) с ограничителя.

Рис. 3  С помощью шестигранного ключа  (8) на рукоятке (7)  открутить болт (5) и слегка нажать, так, что бы крышка (3) отделилась от основания ключа (4).

2013-06-07_071310
Рис. 4 Основание ключа (4) имеет два съемных элемента: механизм трещотки (2) и колесико трещотки (1), а также фиксирующий Винт (5).



Сборка динамометрического ключа MT-RIO50
Имплантационной системы MIS
2013-06-07_071335
Рис. 5 Для правильной сборки динамометрического ключа необходимо установить все детали в строго определенной последовательности: сначала устанавливается колесико трещотки (1), затем механизм трещотки (2).
Рис. 6 Контактные зоны между колесиком трещотки (1) с зубчиками и поверхностью вращающегося механизма трещотки (2) необходимо смазать как показано на Рис. 6. Излишки  смазки с внешних поверхностей динамометрического ключа необходимо удалить, что бы они не проявились при стерилизации. Для смазки контактных поверхностей инструмента можно использовать ИСКЛЮЧИТЕЛЬНО смазку INSTRUMENTLUBRICANT, которая поставляется в комплекте с ключом.


2013-06-07_071357
Рис. 7 После установки деталей (1) и (2) крышку (3) поместить на рабочую часть ключа придержать и повернуть чтобы обеспечить возможность затяжки крышки винтом. С помощью болта (5) и шестигранного наконечника рукоятки (7) крышку плотно прикрутить к основанию (4).
Рис. 8.  После установки пружины-ограничителя (6), а так же рукоятки (7) в основание ключа (4), сборка динамометрического ключа закончена. После сборки необходимо проверить функционирование инструмента. Если механическая часть крутящего момента работает и с определенной периодичностью слышны шумы, то значит инструмент собран правильно и готов к использованию. Каждый раз перед использованием динамометрического ключа необходимо проверять его работоспособность.


2013-06-07_071416

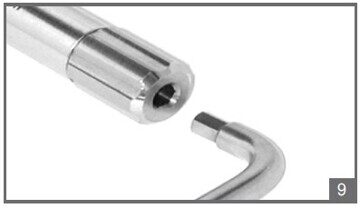

Рис. 9 Шестигранник, поставляемый в комплекте с динамометрическим ключом, предназначен для облегчения настройки высокого крутящего момента.


Стерилизация


   Обработка инструмента воздействием водяных паров должна проводиться при температуре 134 градуса и длиться 18 минут. Во время стерилизации инструмент должен находить в собранном виде и быть настроеным на низкий крутящий момент. Стерилизационные циклы необходимо проводить в соответствии с рекомендациями производителя стерилизационных аппаратов. Для снижения риска образования воздушных пузырьков рекомендуется использовать стерилизационные приборы с вакуумным насосом (тип В). Это особенно важно для стерилизации полых инструментов. Не рекомендуется стерилизовать инструмент при помощи сухожара. Это ускоряет процесс износа пружины и может привести к изменению величины крутящего момента.
